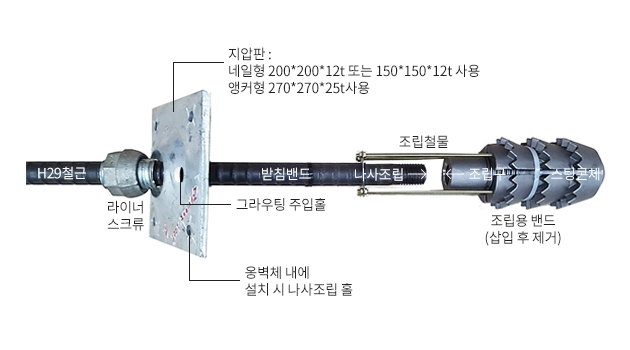

스팅콘 구성
![](user/default/image/sub/s002001_img01.jpg)

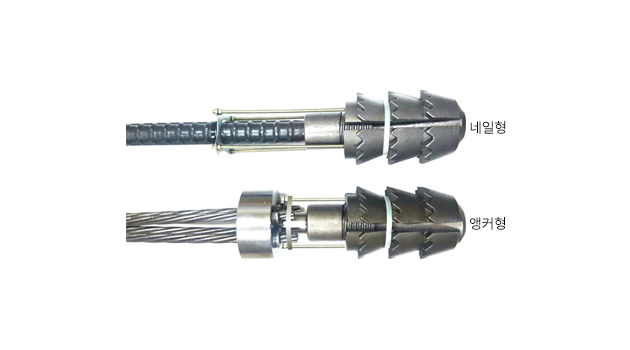

스팅콘 조립형태
![](user/default/image/sub/s002001_img02.jpg)

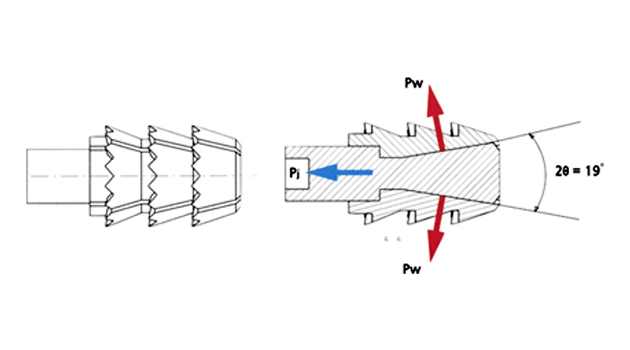

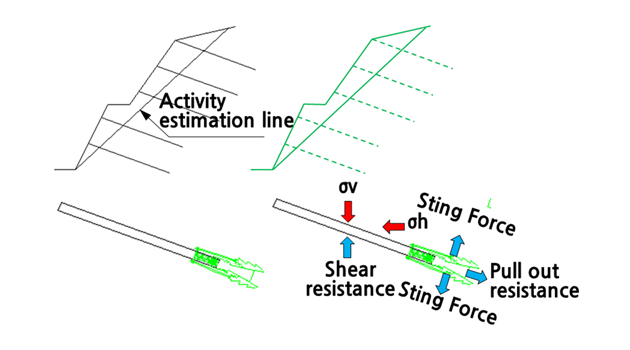

쐐기체 작용힘의 원리
![](user/default/image/sub/s002001_img03.jpg)
스팅공법
![](user/default/image/sub/s002001_img04.jpg)
기존공법
쐐기체 침투해석
![](user/default/image/sub/s002001_img05.jpg)
-
침투력 기본식
-
지층의 일축압축강도 산정
-
침투깊이(h) 산정

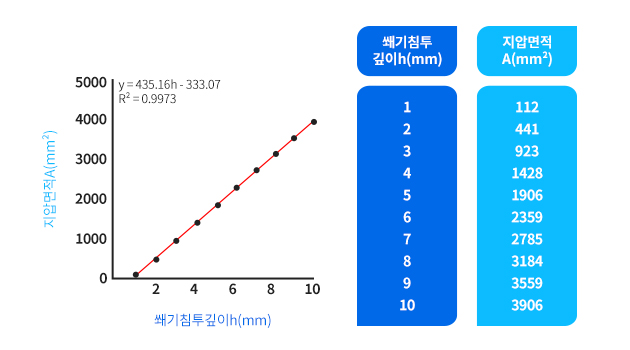

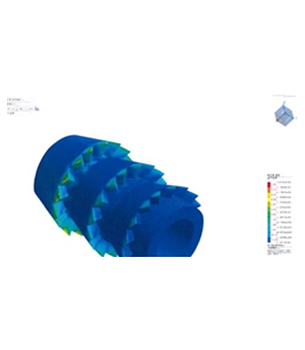

쐐기체 침투깊이
![](user/default/image/sub/s002001_img09.jpg)
쐐기침투깊이와 지압투영면적관계

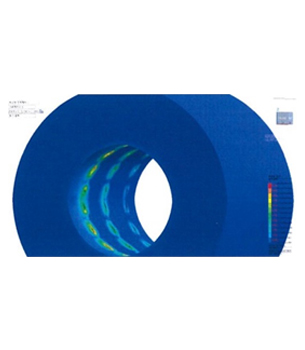

쐐기작용력 근거
-
쐐기응력 26.1Mpa
-
천공홀 내부응력 6.5Mpa
네일형 사용 시 경제성비교
구분 | 스팅식 | 가압식 | 중력식 |
---|---|---|---|
개요 | 톱니형쐐기체가 공벽을 파고 들어 견고하게 고정시켜 보강 사면을 지지하는 주동보강형 네일 및 앵커복합콘체 | 천공 홀에 네일을 넣은 후 그라우팅 시 압력을 주어 설치하는 형식으로 수동보 강형 네일체 | 천공 홀에 네일을 넣은 후 그라우팅 시 중력에 의해 흘러 들어가는 방식 |
![]() |
![]() |
||
설치 기간 |
1일 그라우팅 양생과 무관하게 다음공종 진행 | 9일 그라우팅 최소 양생기간 소요 | 7일 그라우팅 최소 양생기간 소요 |
인발력 | 165kN이상 | 128kN이내 | 128kN이내 |

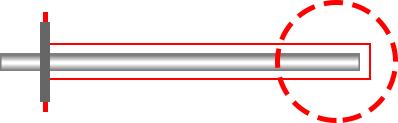

장.단점 |
|
|
|
경제성 |
|
|
|
스팅앵커 적용성
![](user/default/image/sub/s002001_img14.jpg)
![](user/default/image/sub/s002001_img22.jpg)

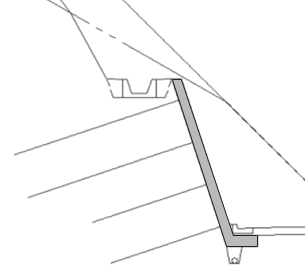

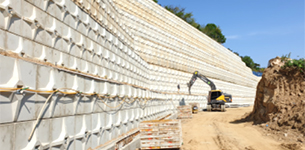

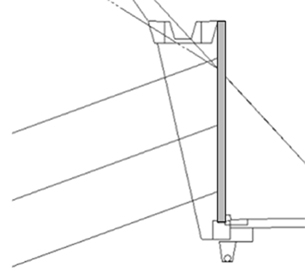

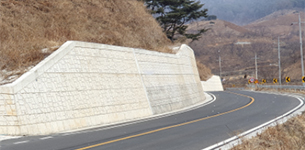

ST패널옹벽
![](user/default/image/sub/s002001_img15.jpg)
![](user/default/image/sub/s002001_img23.jpg)

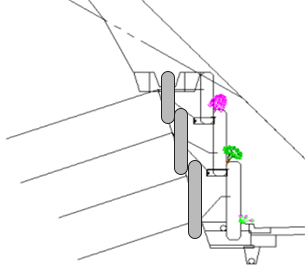

합벽식옹벽
![](user/default/image/sub/s002001_img16.jpg)
![](user/default/image/sub/s002001_img24.jpg)

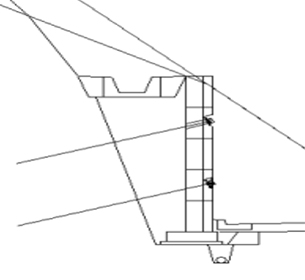

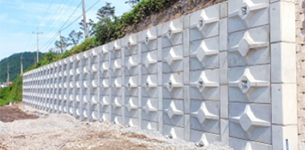

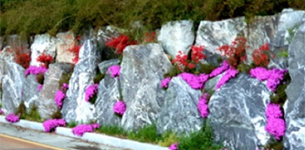

TPS산석옹벽
![](user/default/image/sub/s002001_img17.jpg)
![](user/default/image/sub/s002001_img25.jpg)

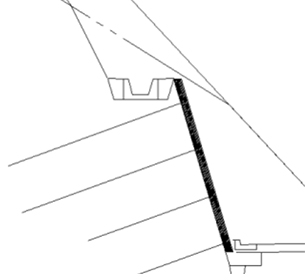

IBW, LBW옹벽
![](user/default/image/sub/s002001_img18.jpg)
![](user/default/image/sub/s002001_img26.jpg)

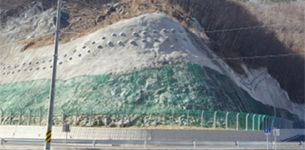

숏크리트
![](user/default/image/sub/s002001_img19.jpg)
![](user/default/image/sub/s002001_img27.jpg)

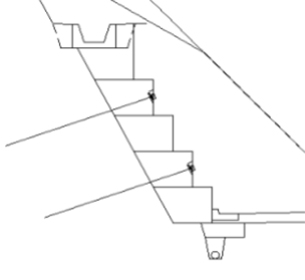

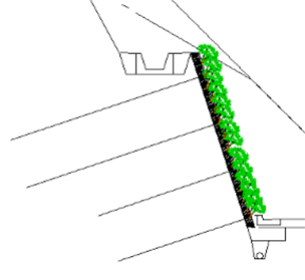

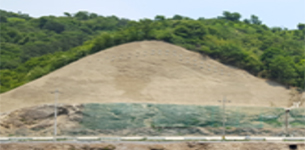

녹생토
![](user/default/image/sub/s002001_img20.jpg)
![](user/default/image/sub/s002001_img28.jpg)

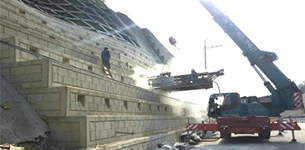

계단식옹벽
![](user/default/image/sub/s002001_img21.jpg)
![](user/default/image/sub/s002001_img29.jpg)

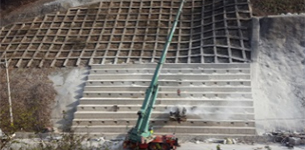

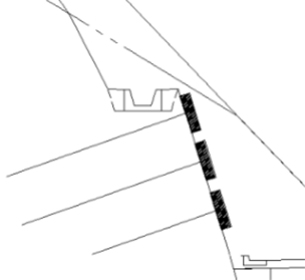

격자블럭

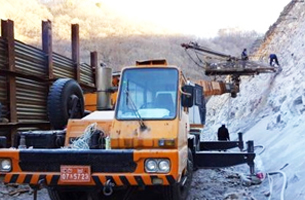

스팅앵커 시공순서
![](user/default/image/sub/s002001_img30.jpg)
01 절토 후 천공
![](user/default/image/sub/s002001_img31.jpg)

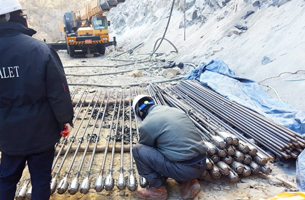

02 스팅콘 조립
![](user/default/image/sub/s002001_img32.jpg)

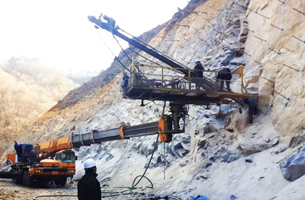

03 스팅콘 삽입
![](user/default/image/sub/s002001_img33.jpg)

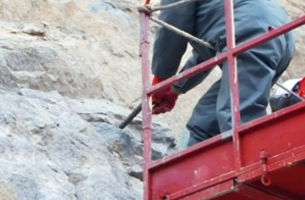

04 스팅콘 인력회전
![](user/default/image/sub/s002001_img34.jpg)

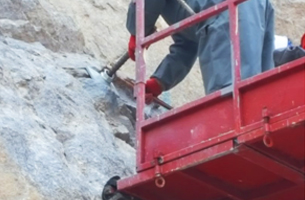

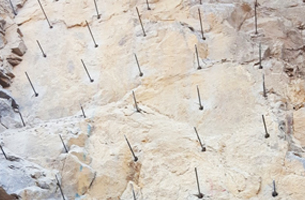

05 스팅콘 삽입완료
![](user/default/image/sub/s002001_img35.jpg)

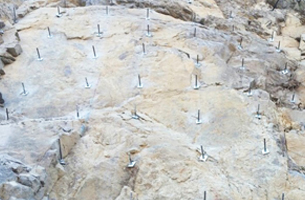

06 스팅콘 회전 및 걸림확인
![](user/default/image/sub/s002001_img36.jpg)
07 지압판 체결완료
![](user/default/image/sub/s002001_img37.jpg)

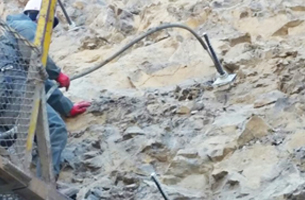

08 주입홀이용 그라우팅
![](user/default/image/sub/s002001_img38.jpg)

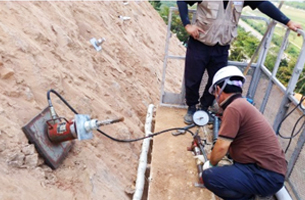

09 양생 후 인발시험
![](user/default/image/sub/s002001_img39.jpg)

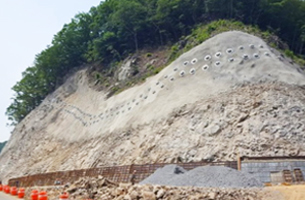

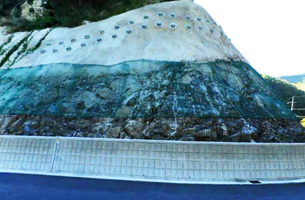

10 보강재 설치완료
![](user/default/image/sub/s002001_img40.jpg)
11 낙석방지망 등 부대공 시공 및 완료

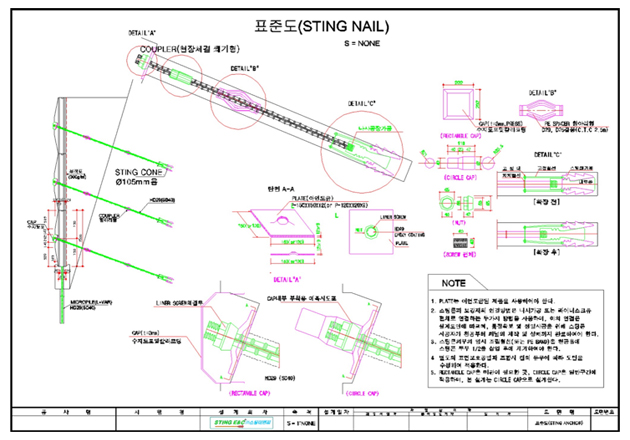

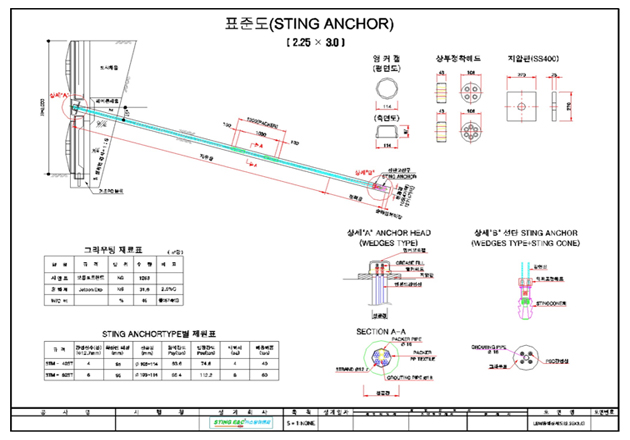

스팅네일 및 앵커 표준도
![](user/default/image/sub/s002001_img41.jpg)
![](user/default/image/sub/s002001_img42.jpg)
