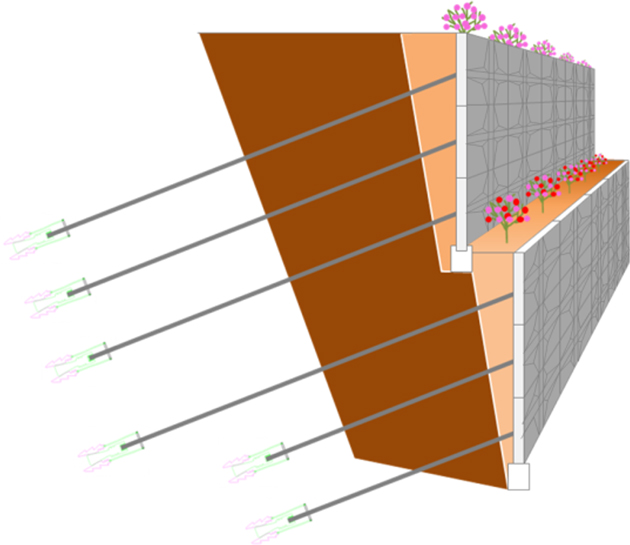

ST패널 특징
- 일반패널에 비해 천공장 단축으로 공사비 절감
- 네일 적용 시165kN
- 앵커 적용 시 Φ12.7-4STRAND 400kN, , Φ12.7-5STRAND 500kN
- 스팅력에 의한 패널버팀력으로 그라우팅의 양생기간없이 다음단계 시공가능
- TOP-DOWN 및 DOWN UP가능
- 미관성증대 및 십자무늬에 의한 구조적 부재두께 확보
- 용지 점용폭의 최소화
- 높은 절토구간에 적용가능
- 중간 소단에 식재설치로 미관성 증대
ST패널 적용성
- 용지점용폭 최소화
- 중간 소단에 관목수 식재로 미관성 향상
- 공기단축이 필요한 그라우팅 양생기간에 관계없이 공사추진
- 고절토 인공사면이나 다단옹벽 필요 구간
- 간평~횡계IC간 도로 확·포장공사(강원도청) 설치높이 H=35m, 6단 외 다수

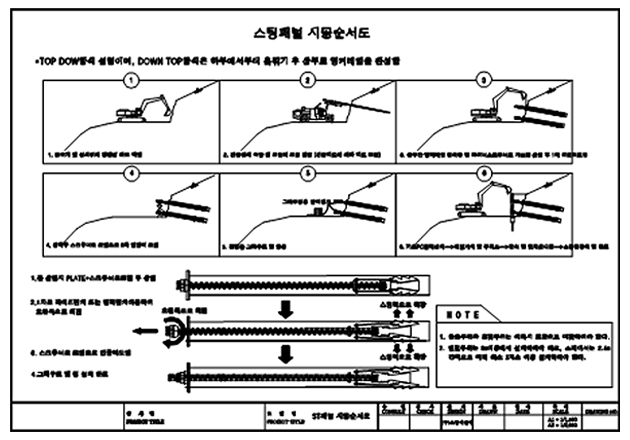

ST패널 시공순서

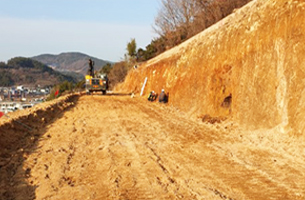

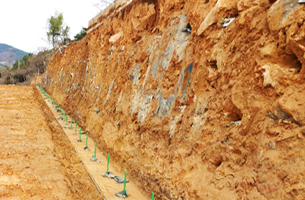

01 사면 흙깎기

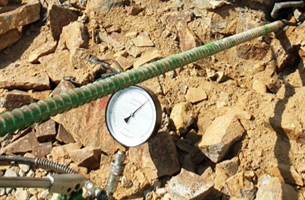

02 기초버림 및 스팅네일설치
03 그라우팅 및 기초블록설치

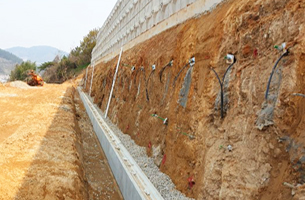

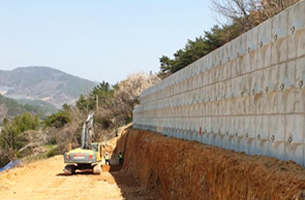

04 상단완료 및 하단흙깎기

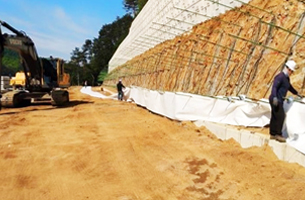

05 보강재삽입 및 부직포설치
06 뒷채움 및 패널반복설치
07 단계적 패널설치

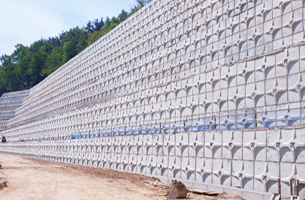

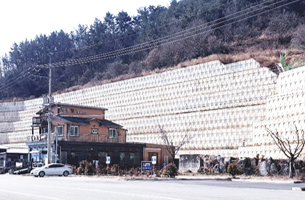

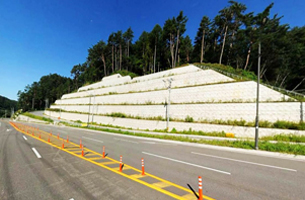

08 완료 후 전경

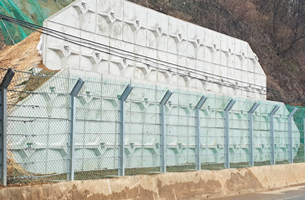

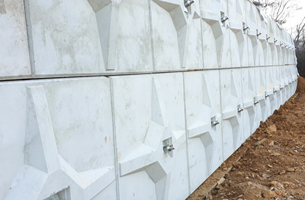

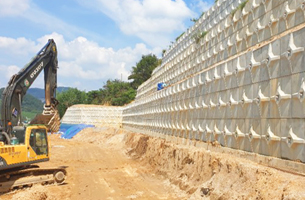

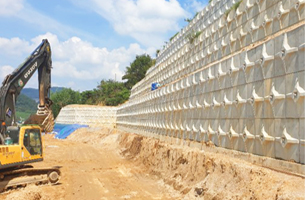

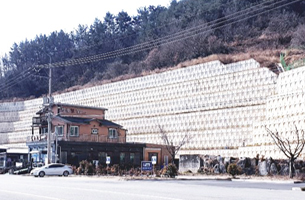

ST패널 시공사진

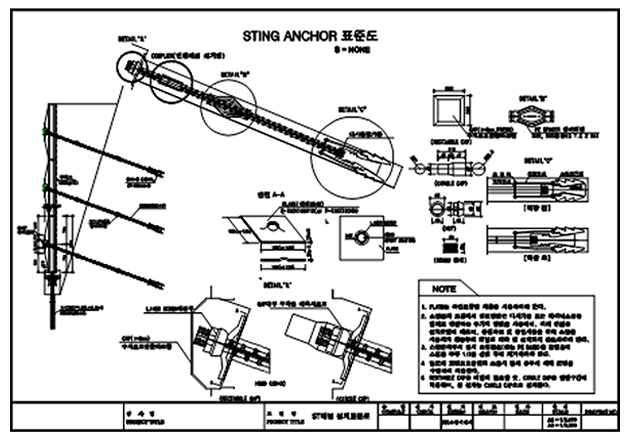

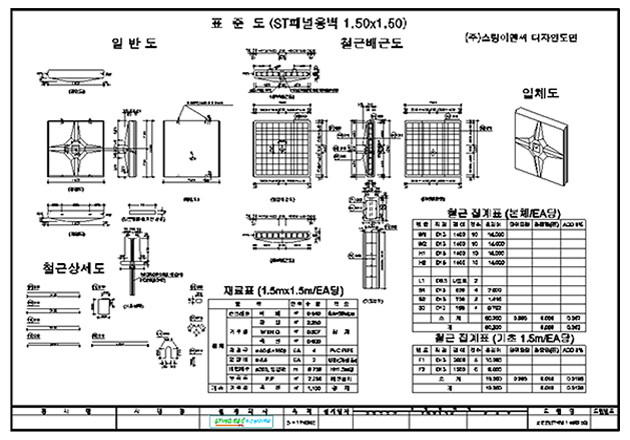

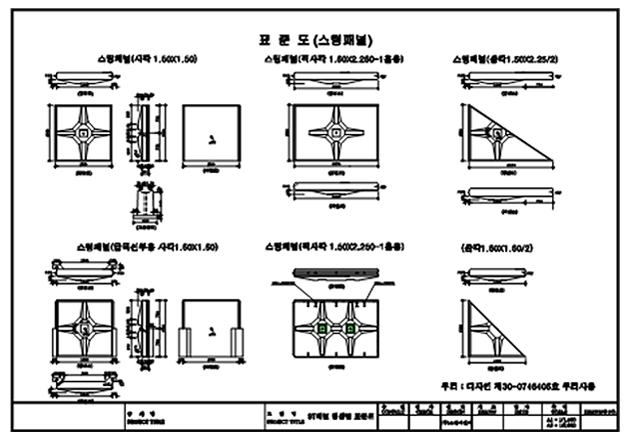

ST패널 표준도
