TPS산석옹벽 구성

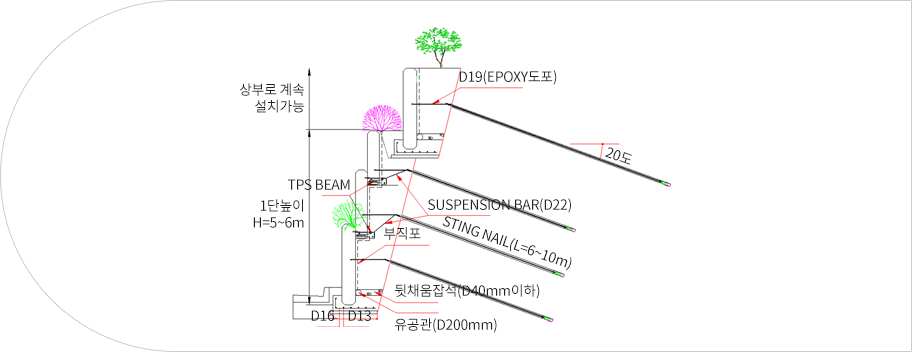

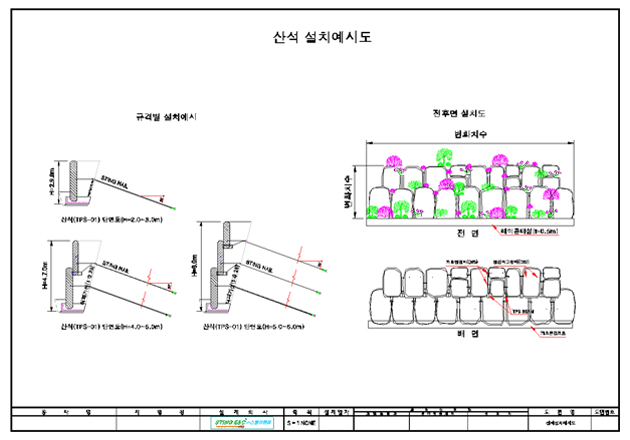

설치예시도

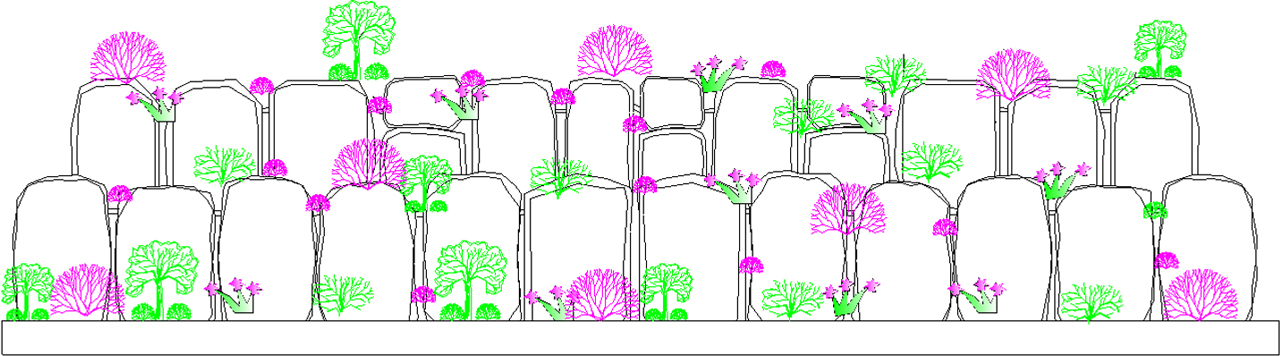

전 개 도
TPS산석옹벽의 특징
- 배면 3점에서 지지하므로 일반 2점지지 산석에 비해 안정성이 증대
- 설계 시 활동, 전도, 지지력, 침하 등 안정성검토로 안전율(FS)제시
- 셋트앵커의 인발력확보 이론 및 시험성적서 확보 제시
- 기존 산석의 겹침시공에 비해 평면시공으로 미관이 수려하고 자재비가 절감
- 높은 흙깎기구간에 적용 및 설치높이에 제한이 없음
- 용지폭 점용이 패널식과 대동소이
- 돌틈식재와 중간 소단에 식재가 가능하여 관광지 경관성 및 미관성 증대
TPS산석의 안정확보

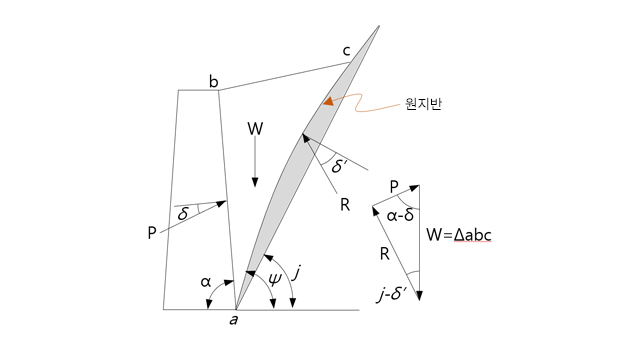

- 시행쐐기법에 의해 내적안정성을 검토
- 전도, 활동, 지지력에 대한 토압산정 및 사용성을 확보한 공법
- 상시토압계산 : 상시 주동토압 및 지진 시 주동토압으로 하중산정 및 단면 계산 후 안전율(FS) 확보여부 확인
-
전도안정검토
저항모멘트(Mr)/전도모멘트(Mo)＞1.5이상 -
활동안정검토
[총수직력(Σv)x저면마찰계수(μ)]/총수평력(Σh) > 허용활동율 이상 -
지지력안정검토
e = (B/2)-(ΣM/Σv)에서 Mo = Mr로 qu를 산정하여 지지력 안정확인

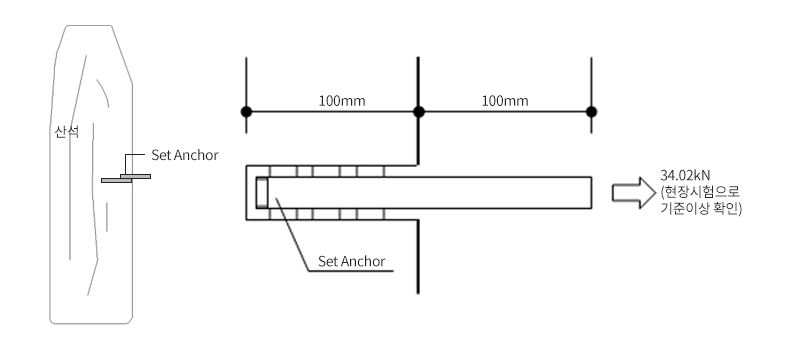

- 인장하중 하에서 모든 파괴형태 확인
- 앵커강재파괴 : 91.87kN = 9.364ton
- 암석파괴 : 78.045kN = 7.955ton
- 앵커 뽑힘 : 14.05kN = 1.432ton
- 작용 인장하중 : 54.432kN(5.548ton) > 34.02kN(3.47ton Anchor Bar 허용인장력)
일반 산석 및 돌쌓기와 비교
| 구분 | TPS 산석공법 | 일반산석공법 | 돌쌓기 |
|---|---|---|---|
| 개요 | 3점에서 지지되는 쌓기형태로서 배면에 천공 후 H빔을 단토막형태 장치로 설치하여 산석을 끼워넣고 일체화시켜 배면토압에저항하는 공법 | 산석배면에 2점 천공후 소형앵커를 삽입하여 배면에 철물로 연결시킨 후 고정 돌을 이용하여 돌에 고정시킨 후 뒷채움매립으로 버티는 공법 | 대형 돌을 순차적으로 쌓아 중력에 의해 경사를 유지하는 돌쌓기 공법으로 낮은 곳에서 용지확보용으로 설치하는 공법 |
| 설치 높이 |
|
|
|
| 설계 앵커력 |
|
|
|
| 설계및 시험 |
|
|
|
| 특징 |
|
|
|
TPS산석옹벽 시공순서

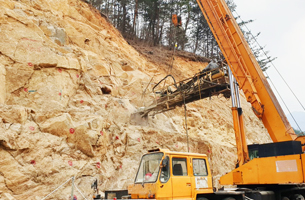

01 사면 흙깎기
02 사면보강재설치
03 기초콘크리트 1단 타설
04 하단산석쌓기 및 기초콘크리트2단 타설

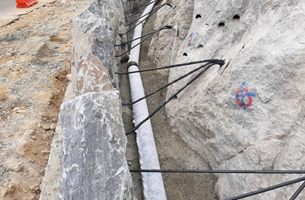

05 배수관 및 서스펜션철근설치
06 하단 뒷채움 및 TPS빔 설치
07 상단쌓기
08 식재 및 사면공완료

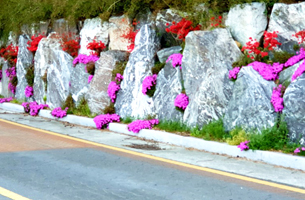

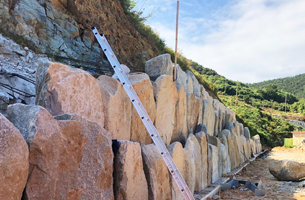

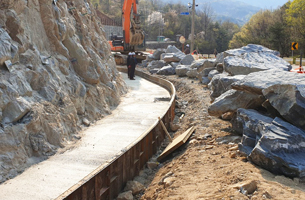

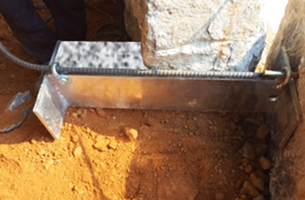

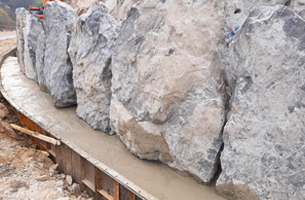

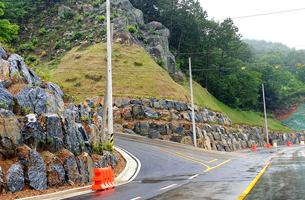

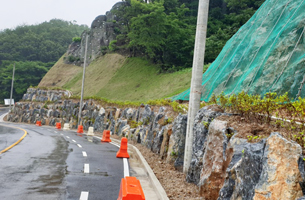

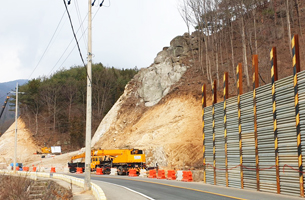

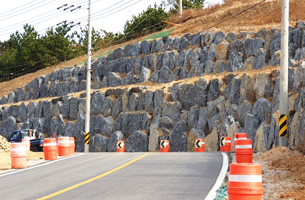

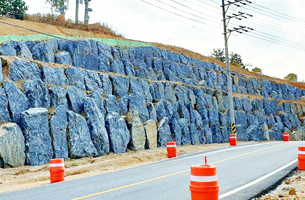

TPS산석옹벽 시공사진
TPS산석옹벽 표준도
