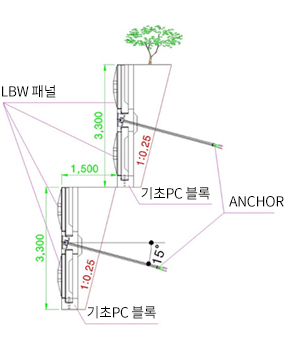

LBW옹벽 구성

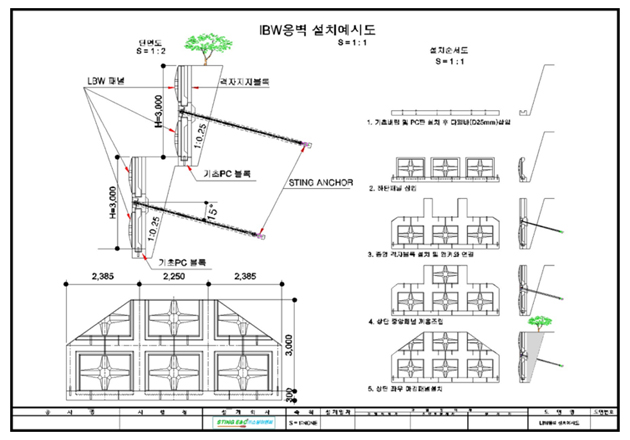

설치도
LBW옹벽 시공순서
01 기초버림 및 PC판 설치 후 다웰바 삽입
02 하단 패널삽입
03 중앙 격자블록설치 및 앵커와 연결
04 상단 중앙패널 삽입
05 상단 좌우 마감패널 삽입 및 뒷채움
LBW옹벽 특징
- 대형의 패널체를 격자블록체에 삽입시켜 조립 후 고정
- 상하단 패널체를 일체화로 배면토압에 저항
- TOP-DOWN 및 DOWN UP가능
- 디자인등록 무늬(십자형태)를 사용하여 미관성을 확보
- 수동형 스팅앵커설치로 영구앵커 기능 확보 및 공수감소로 경제성 향상
- 상부 배면공간에 식재로 미관성 증대
LBW옹벽 적용성
- 대형패널의 미관확보
- 용지폭의 절감이 필요한 구간
- 다단의 높은 격자패널옹벽 형성
- 공기단축이 요구되는 사면 흙깎기 구간

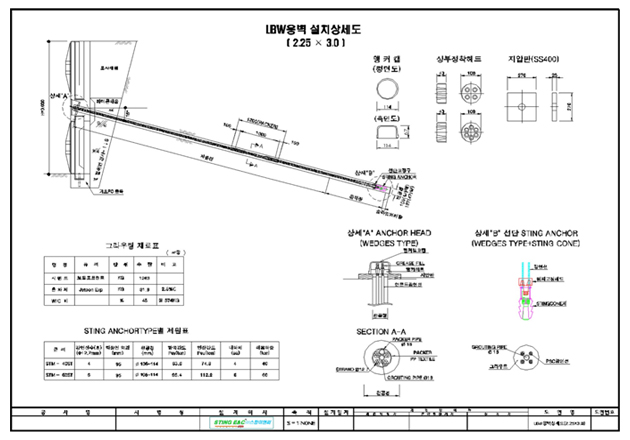

LBW옹벽 표준도
